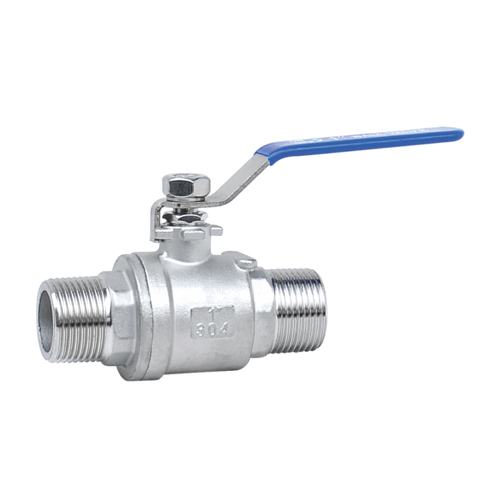

雙外螺紋二片式球閥執行標準

防爆闊桿/全通徑

適用溫度范圍-20 to120℃

使用壓力≤1.6MPa

適用介質水、氣、油

設計制造GB/T-12224/ANSIB16.34

螺紋標準BSPT/BSP/NPT/DIN/JIS/RC/G

檢查與測試GB/T-13927/API598

氣壓測試1.6MPa

材料列表

部件名稱材質

閥體CF8MCF8WCB

閥蓋CF8MCF8WCB

球SS316SS304SS304

閥桿SS316SS304SS304

閥座PTFEPTFEPTFE

線條PTFEPTFEPTFE

桿密封PTFEPTFEPTFE

中頭墊PTFEPTFEPTFE

填料壓套SS202SS202SS202

手柄SS202SS202SS202

彈墊SS202SS202SS202

螺帽SS202SS202SS202

鎖片SS202SS202SS202

膠套PLASTICPLASTICPLASTIC

外形尺寸

SIZELDEH

1/4"90810242

3/8"901010242

1/2"90159858

3/4"962011865

1"1072512664

1-1/4"1363213680

1-1/2"1504014586

2"1855017395.5
