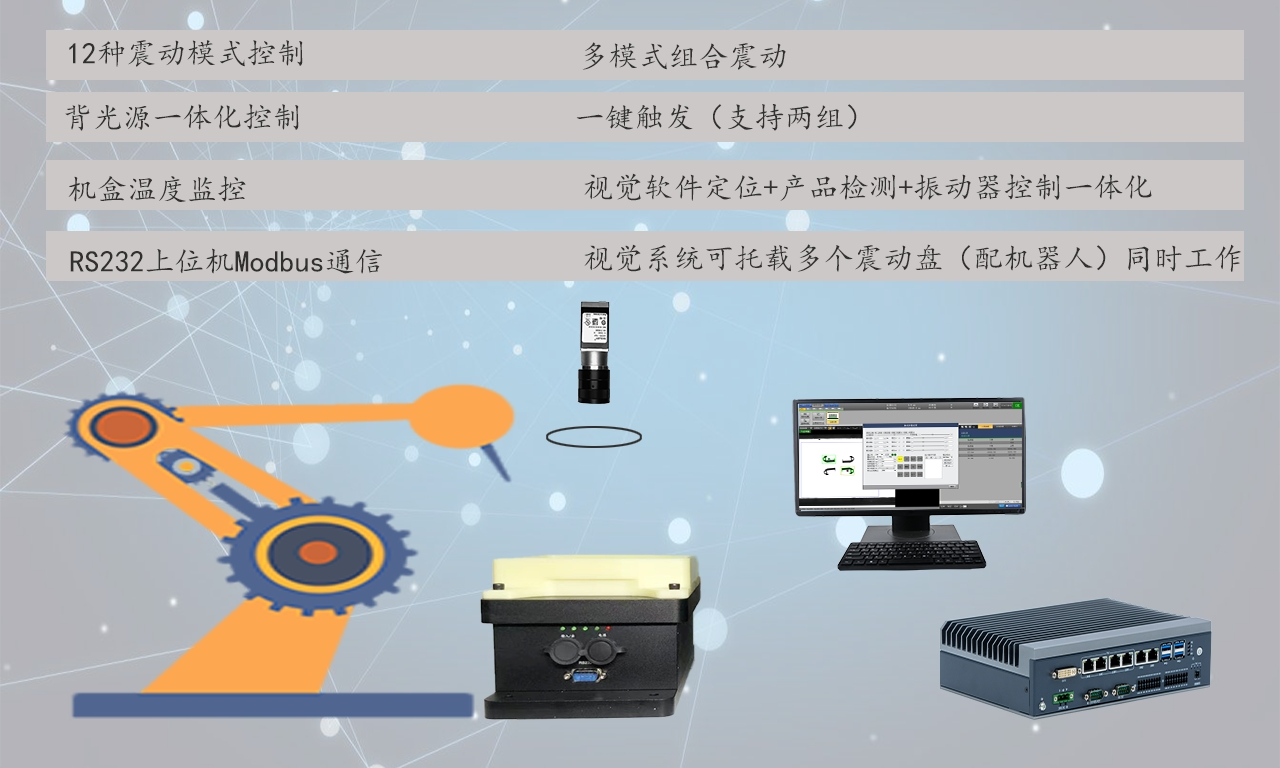

1、柔性振動盤簡介



柔性振動盤利用音圈電機柔性供料振動平臺解決現實生產中急需的能夠通用多種工件， 且調換產品方便快速；并且能與拍照視覺定位、機器人抓取的系統互連互通。用音圈電機柔性供料振動平臺可識別并控制物料的方向，可以通過控制 系統控制安裝在四個角上的直線音圈電機的行程距離來控制取料盒內工件前 進/后退/向左/向右的方向和正反面的翻轉。

2、柔性振動盤外觀及規格尺寸

振動盤規格：VS-Z300-B、VS-Z450-B、VS-Z500-B

指示燈：分為電源、通信、輸出、觸發、超溫，實時監控振動盤狀態

電源：24V直流電源，四芯航空插頭，兩組電源輸入

IO輸入/輸出：六芯航空插頭，三組輸入，一組輸出

RS232通信：9針標準RS232接口

3、電源接口定義

	管腳	顏色	類型	說明
	1	黑色	電機輸入	24V直流
	2	棕色	光源輸入	24V直流
	3	黃綠	電機輸入	0V直流
	4	藍色	光源輸入	0V直流

      4、IO輸入輸出接口定義

	管腳	顏色	I/O類型	說明
	1	棕色	輸入	24V直流
	2	黑色	輸入	電源地
	3	黃色	輸入	執行組一
	4	綠色	輸入	執行組二
	5	紅色	輸入	光源執行
	6	白色	輸出	輸出完成

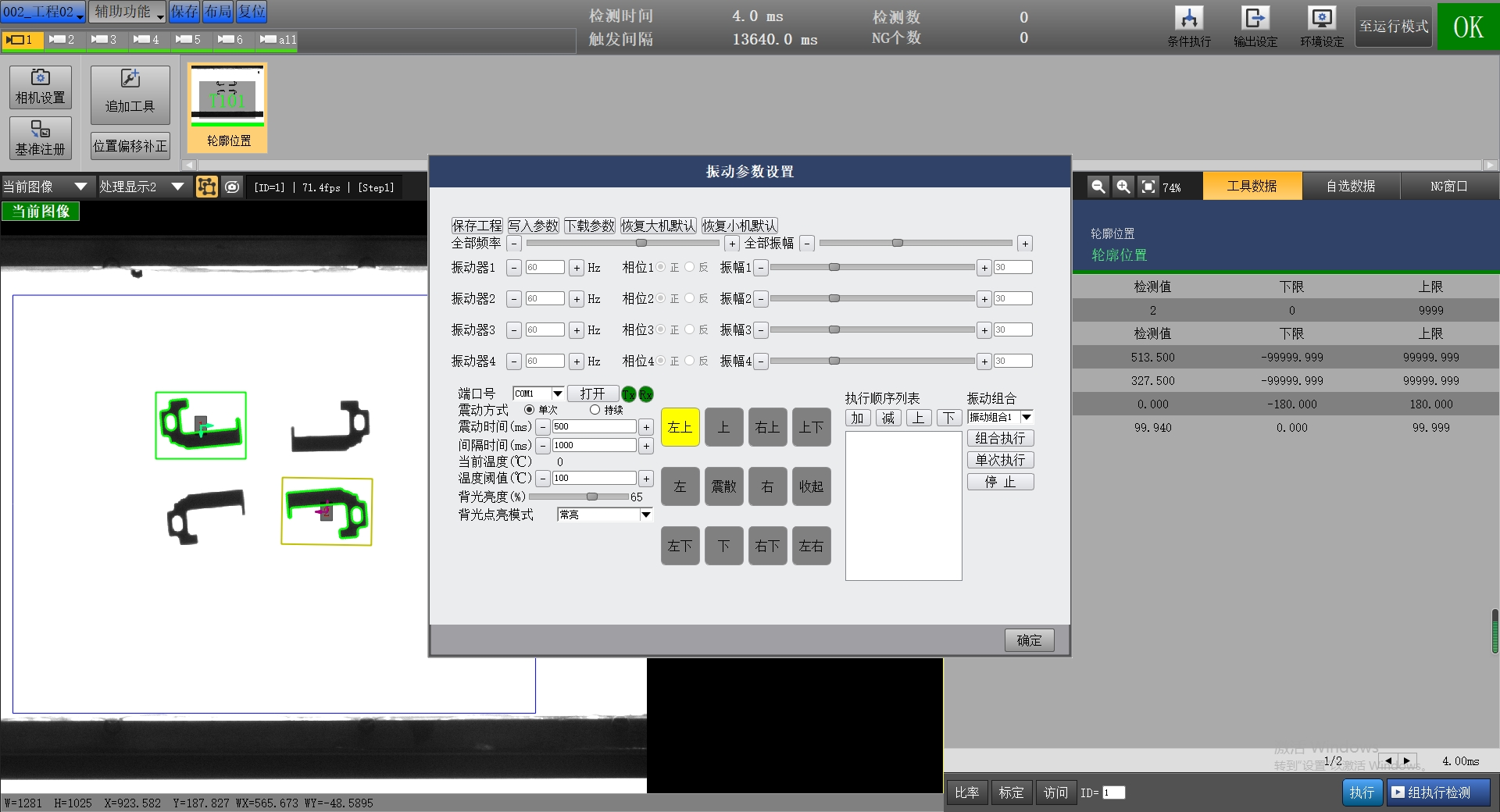

     5、柔性振動盤軟件控制界面
