佐航BYQ3320PK變壓器直流電阻測試儀適用于220kV/150MVA及以下主變、配電變壓器。

對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、

交接試驗及電力部門預防性試驗的必測項目，能發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

佐航BYQ3320PK變壓器直流電阻測試儀是集三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色高分辨率工業顯示屏，全觸控操作，具有中文菜單提示功能，操作簡便直觀，測試速度快，準確度高，量程寬。

1，主要技術參數

1）輸出電流：單相20A、10A、5A、1A、0.1A

                     三相10A 10A、5A 5A、1A 1A、0.1A 0.1A

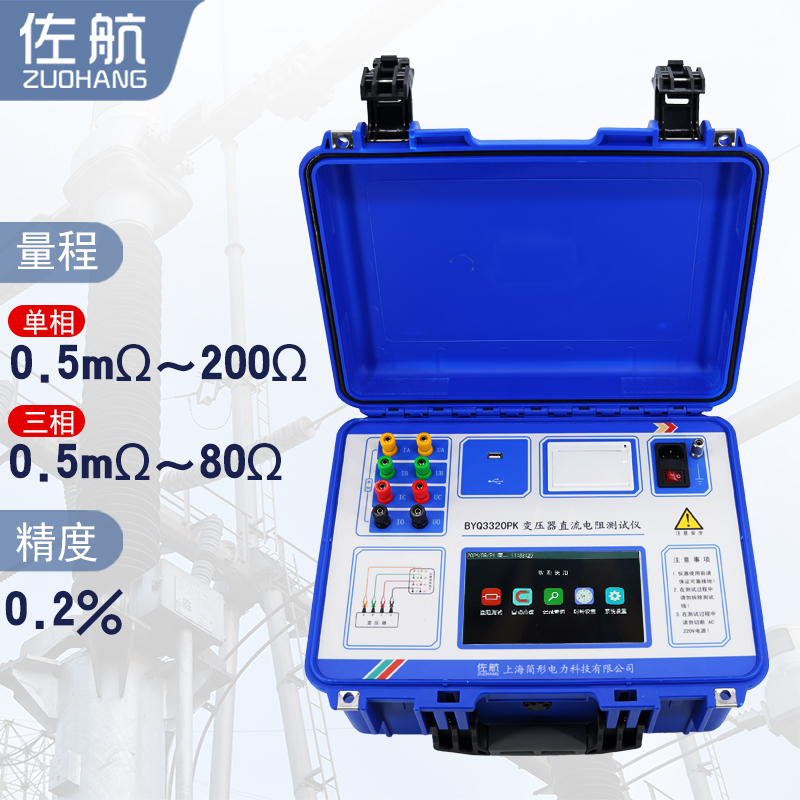

2）測量范圍：0.5mΩ～200Ω

3）準確度：?(讀數?0.2% 2個字)

4）分辨率：0.1uΩ

5）工作電源：AC220V?10%

6）設置9個電流檔位。

2，主要功能特點

1）對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。

2）測試電源zui高輸出電流20A，測試范圍廣，滿足絕大多數變壓器的測試需求；并且具有消磁功能，可減小大電流測試時變壓器剩磁大的危害。

3）測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。

4） 儀器具有反電動勢保護、斷線保護和斷電保護等多種保護功能。

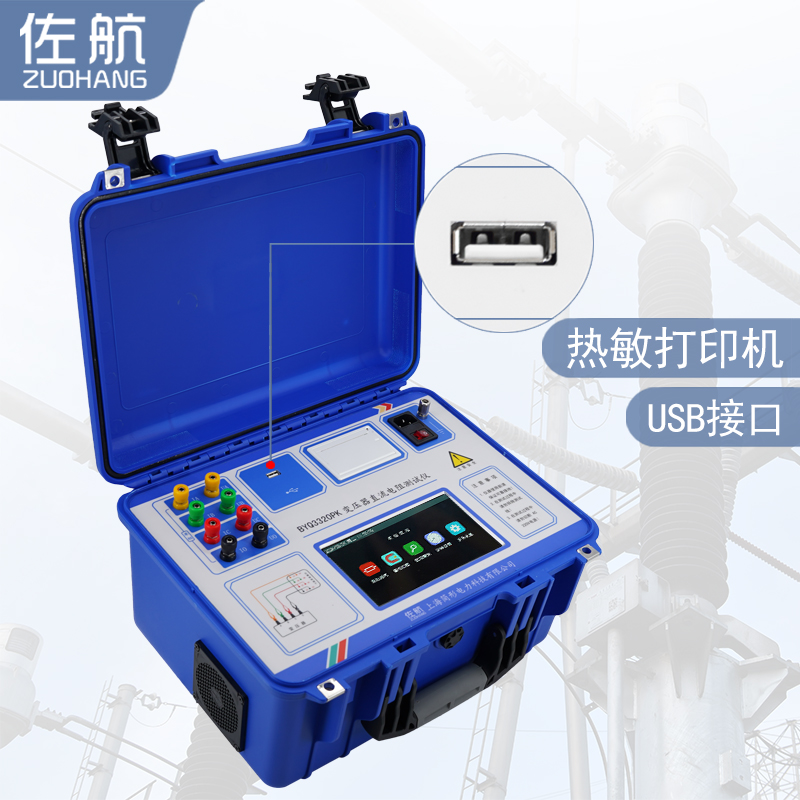

5）儀器配有熱敏打印機，本機存儲數據200條，支持優盤存儲。

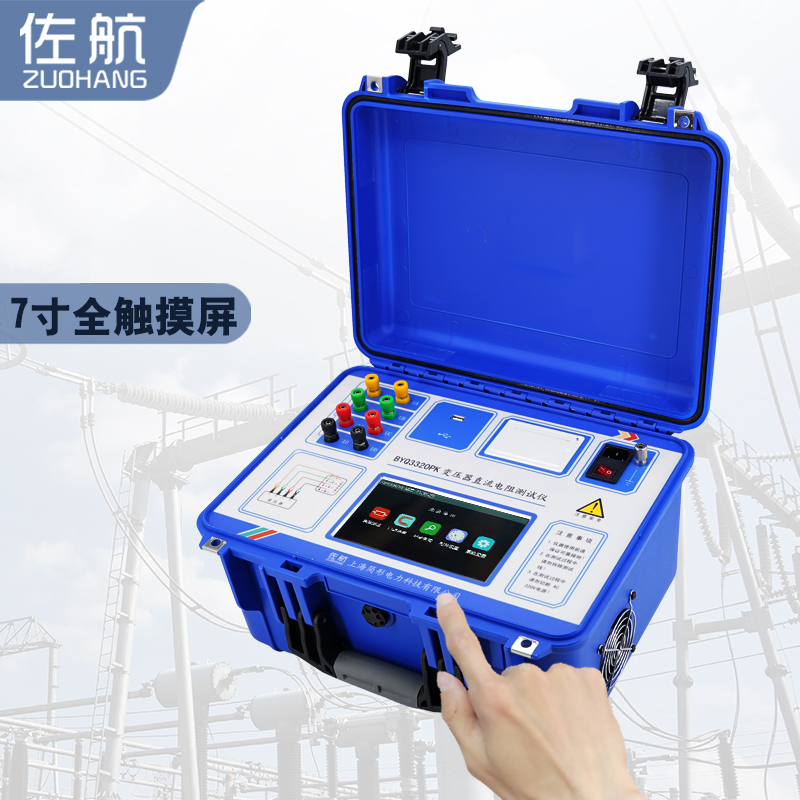

6）工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控操作，為您創建舒適便捷的人機交互體驗。

7）一次接線可三相同測，高低壓分開測試。
