一、振動消除應力法的由來

    振動時效技術又稱“振動消除應力法”，國外簡稱“vsr”技術。它的實施過程是通過振動時效裝置的控制系統控制激振器的轉數和偏心作用在工件上產生離心力，使工件發生共振（諧振），讓工件需時效部位產生一定幅度、一定周期的交變運動，并吸收能量，經過一定時間的振動引起工件微小塑性變形及晶粒內部位錯逐漸滑移，并重新纏繞釘扎使得殘余應力被消除和均化，防止工件變形和開裂，從而達到提高工件尺寸精度穩定性，增強工件的抗變形能力和提高疲勞壽命。

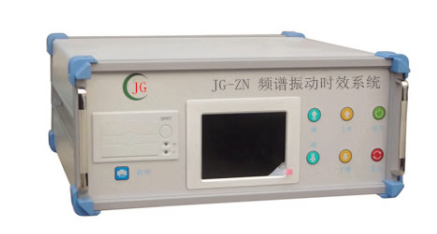

     二、九工液晶超級全自動振動時效設備功能：

     1、九工大顯液晶多功能振動時效儀的特點是諧振峰三維**，一鍵啟動，自動檢測
   諧振峰頻率，全自動完成振動時效工藝過程，具有手動掃頻、手動時效、全自動掃頻、
     全自動時效、可編程局部掃頻并時效處理等多種工作模式，并具有常見故障自動診斷打印提
     示的功能。
     2、真彩液晶顯示終端，工藝參數、特性曲線動態**，可同時觀察曲線的變化情況。
     多功能程序設計；可以全自動對工件進行振動處理，自動尋找工作頻率、進行自動判定，整
     個振動處理過程一次性全自動完成并繪制振動過程曲線。
     3、可以設定預置工作的有效頻率范圍，即對工件的終止頻率進行預置設定，可以有效節省
    工作時間，還可以降低高頻運轉時的噪音。
     4、 振動參數在線調整；振動過程中由于工件內部結構的變化，振動參數也隨之發生變化，
     而本系統的在線調整功能可以在不停機的情況下，對工件的振幅和振動時間進行任意調整，
     確保振動參數合理準確，做到人機結合。故障自動識別功能；該系統配有故障自檢程序，提示故障出現的原因及處理方法。
     激振器技能參數：
     5、<按德國標準由中國力學系結構實驗室專業研制>
     6、激振器（雙偏心輪、激振力大，抗熱性高，使用壽命長）
     7、由直流電機與偏心輪兩部分組成
     8、雙直流電機采用專業設計的大功率，防振動永磁無槽電機，功率小，可靠性高
     9、偏心箱適用德國技術鋁合金一體化結構，重量輕，強度大；
     10、軸承采用進口高密度軸承，不易打滑，使用壽命長。
     11、偏心無極可調，調節范圍寬
     12、雙偏心激振力大，抗熱性高，使用壽命十二年左右
     13、經濟、實用、環保、節能、安全、無污染。
     技術參數：
     1、激振力：40 kn （可調）
     2、調速范圍：0-8000 r/min（可調）
     3、可處理工件重量：0-100 t （可調）
     4、穩速精度：?0.5 r/min
     5、電機功率：2.2 kw
     6、加速度范圍：0-199.9 m/s2
     7、在線打印a-n. a-t曲線及數據對比，自動判斷時效結果
     三、振動時效設備的組成：
    振動時效設備主要組成部分有主控制器、激振器、g行夾具、專用橡膠墊、五芯電纜線、**線、加速度傳感器等相關附件。因為焊接造成的殘余內應力如何消除一直是行業內普遍存在的問題。因為殘余內應力的存在，產品在內應力釋放的過程中，就會在應力殘留位置產生翹曲、變形甚至開裂的情況。另外對于結構剛度、桿件穩定性、靜載強度、疲勞強度、構件脆性也有一定影響。消除應力普遍的解決辦法是進行熱時效處理，但熱時效同時存在許多方面的問題，比如需要處理的工件尺寸超過時效爐的處理范圍，時效過程中升降溫速度難以控制等。而且熱時效的成本非常高，運輸也較為繁瑣。
     適用范圍
     （1）船舶與海洋工程
     （2）鐵路與公路橋梁的焊接處
     （3）管道與壓力容器
     （4）焊接結構復雜、高拘束狀態下的超大型的構件
     （5）工程機械、起重機械
     （6）受交變動載荷威脅的易疲勞件設備特點：
