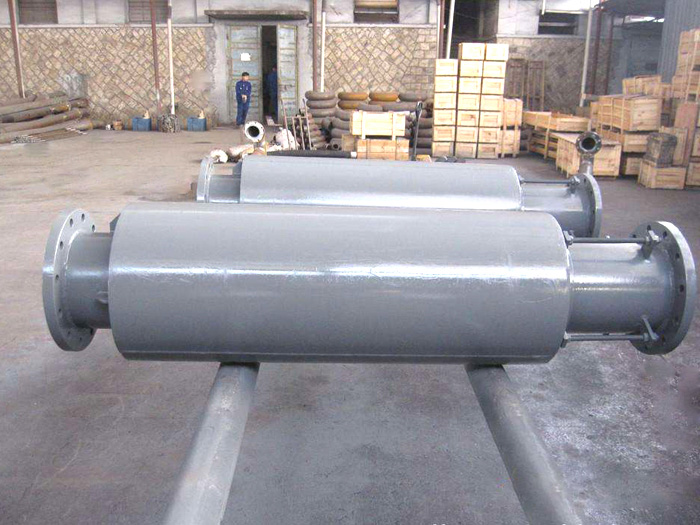

軸向型外壓式波紋補償器也稱外壓式膨脹節、外壓式波紋補償器、外壓波紋伸縮器。本波紋伸縮器主要吸收軸向位移,具有補償量大、保溫性能好、殘余介質可以排除等優點。
軸向型外壓式波紋補償器對支座作用力的計算:
(1)熱變形計算:△L=a?t?L=0.0133?360?30=143.6mm
(2)根據使用條件和熱變形計算數據,查樣本可選用0.6TWY500?8F,N=3000次,X0=192mm Kx=272N/mm。
(3)A、B管架受軸向力:
內壓推力:Fp=100?P?A=100?0.6?3167=190020N
軸向彈力:Fx=Kx?X\272?143.6=39059.2N
Fz=Fp Fx=190020 39059.2=229079N
