ZQ3040系列搖臂鉆床用途廣泛，操作輕便，便于維修，可在中大型零件上進行鉆孔、擴孔、鉸孔、锪平面及攻螺紋等工作；在具有工藝裝備的條件下，可以進行鏜孔。

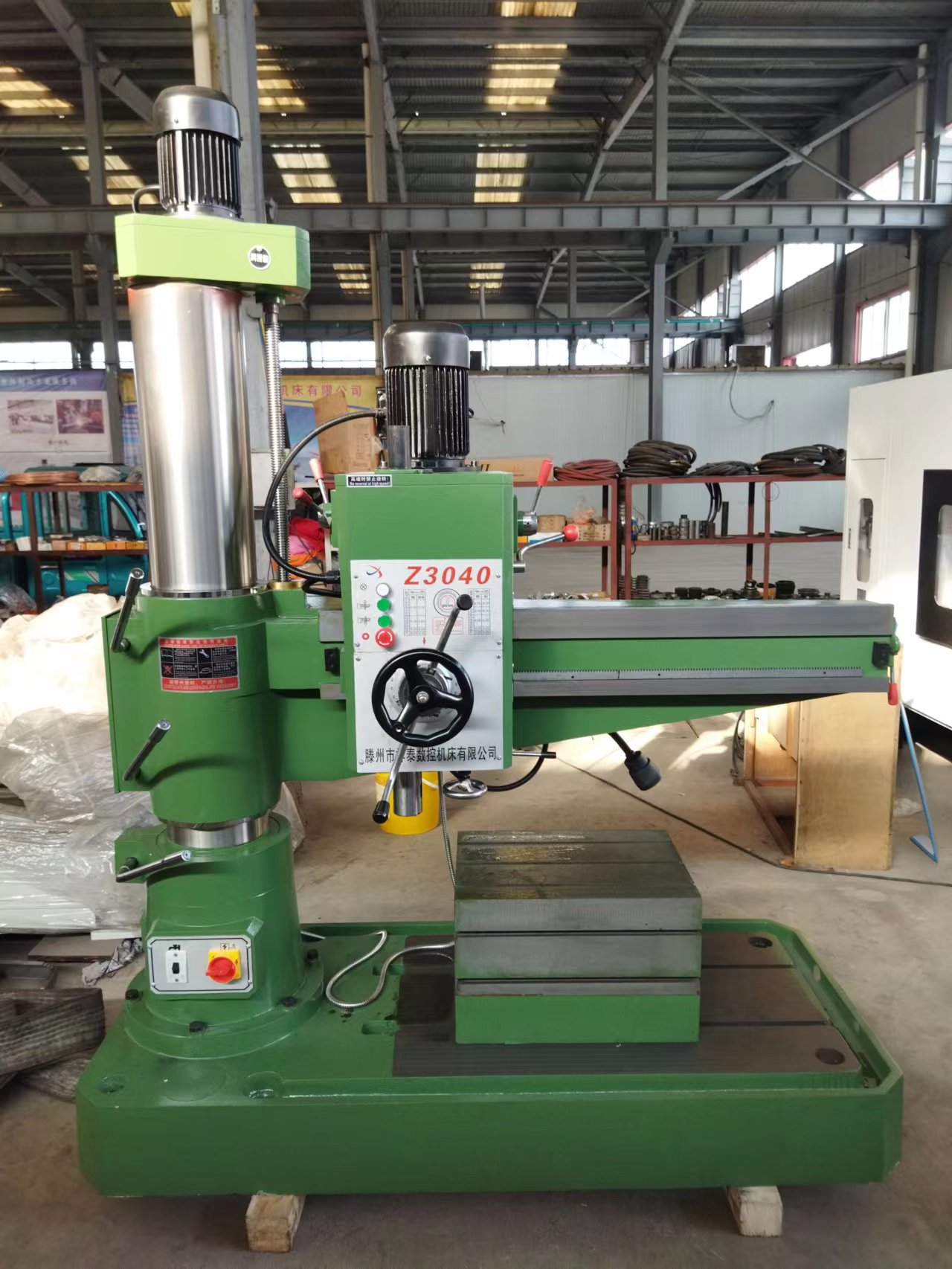

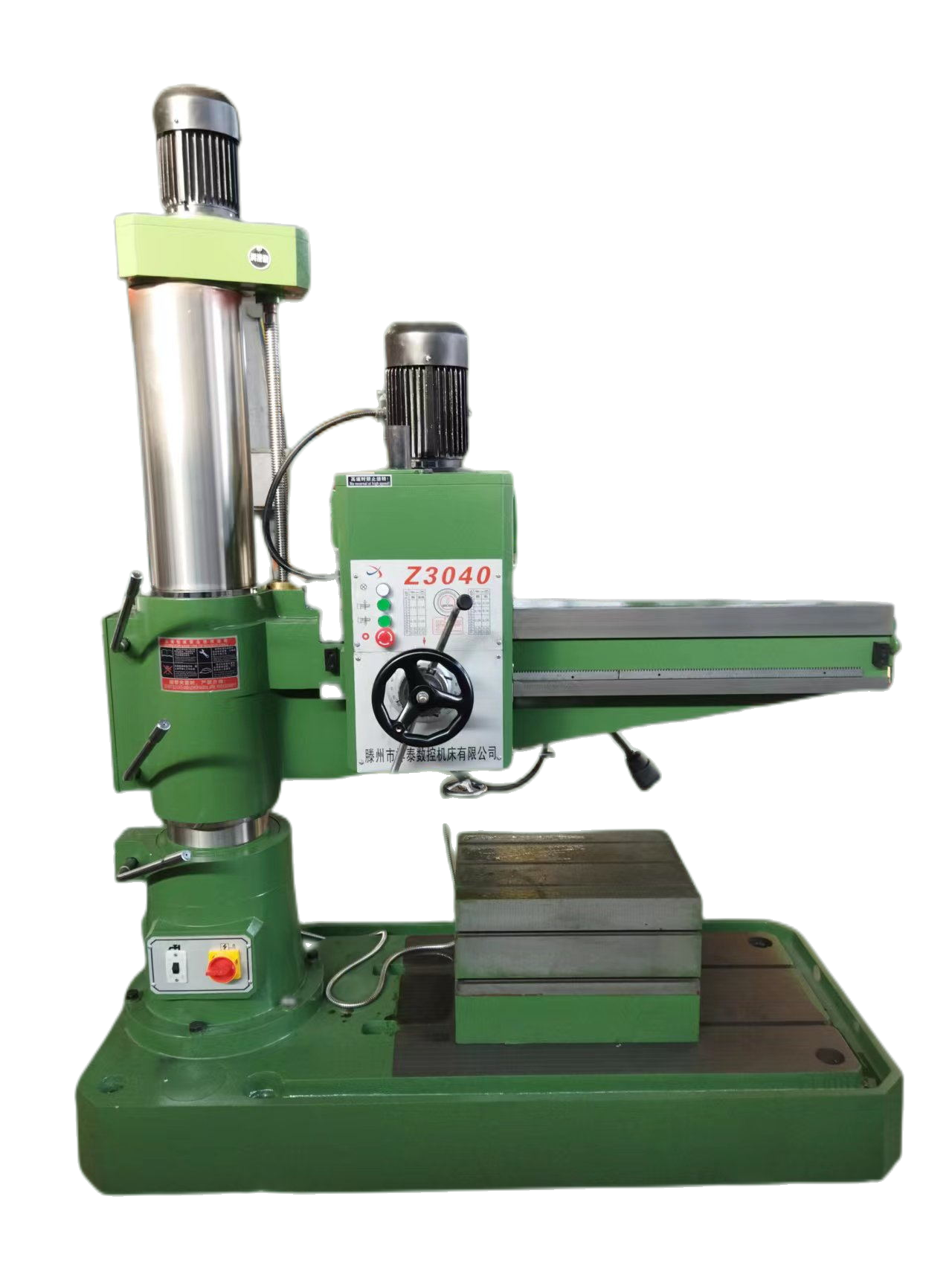

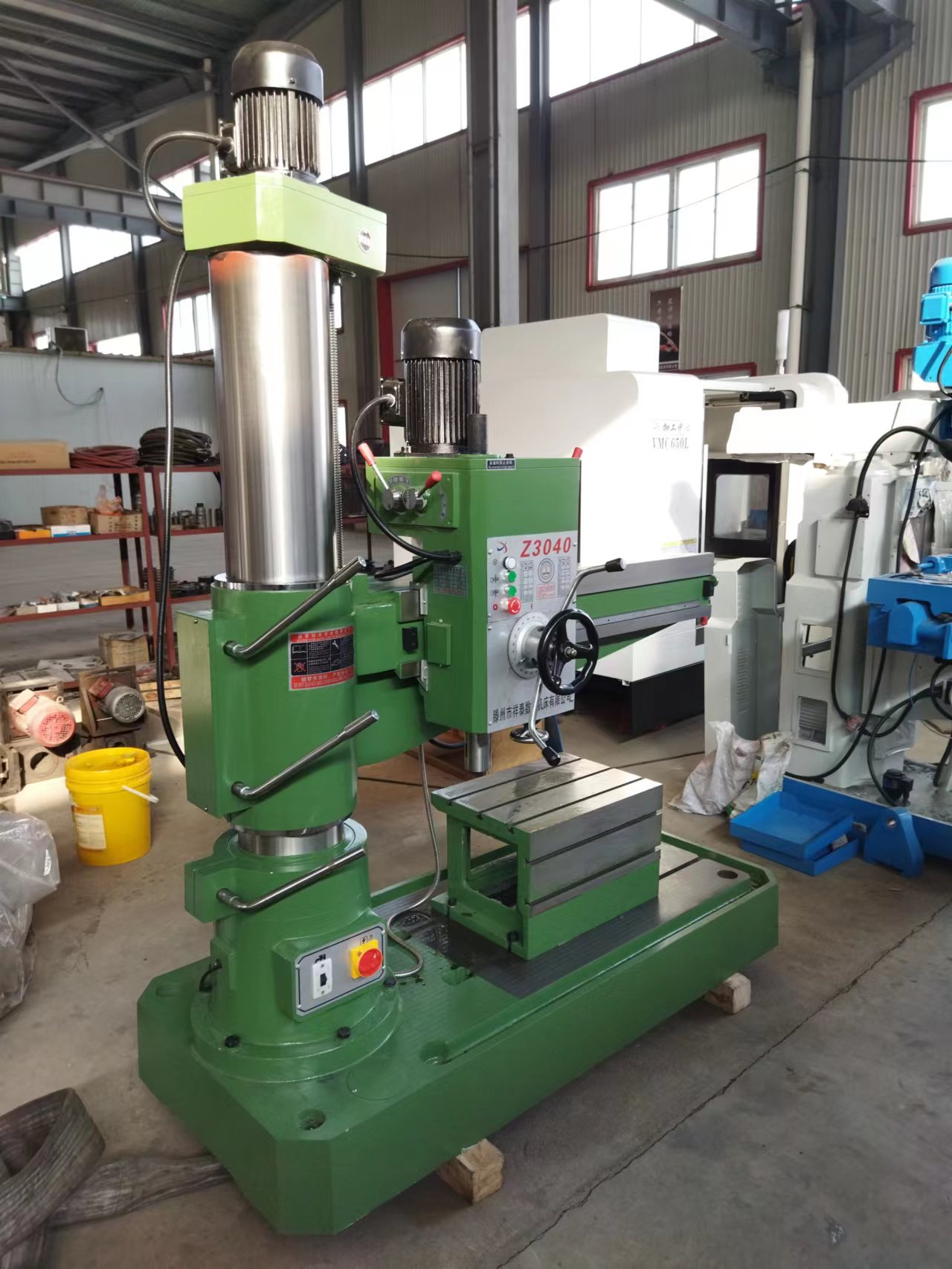

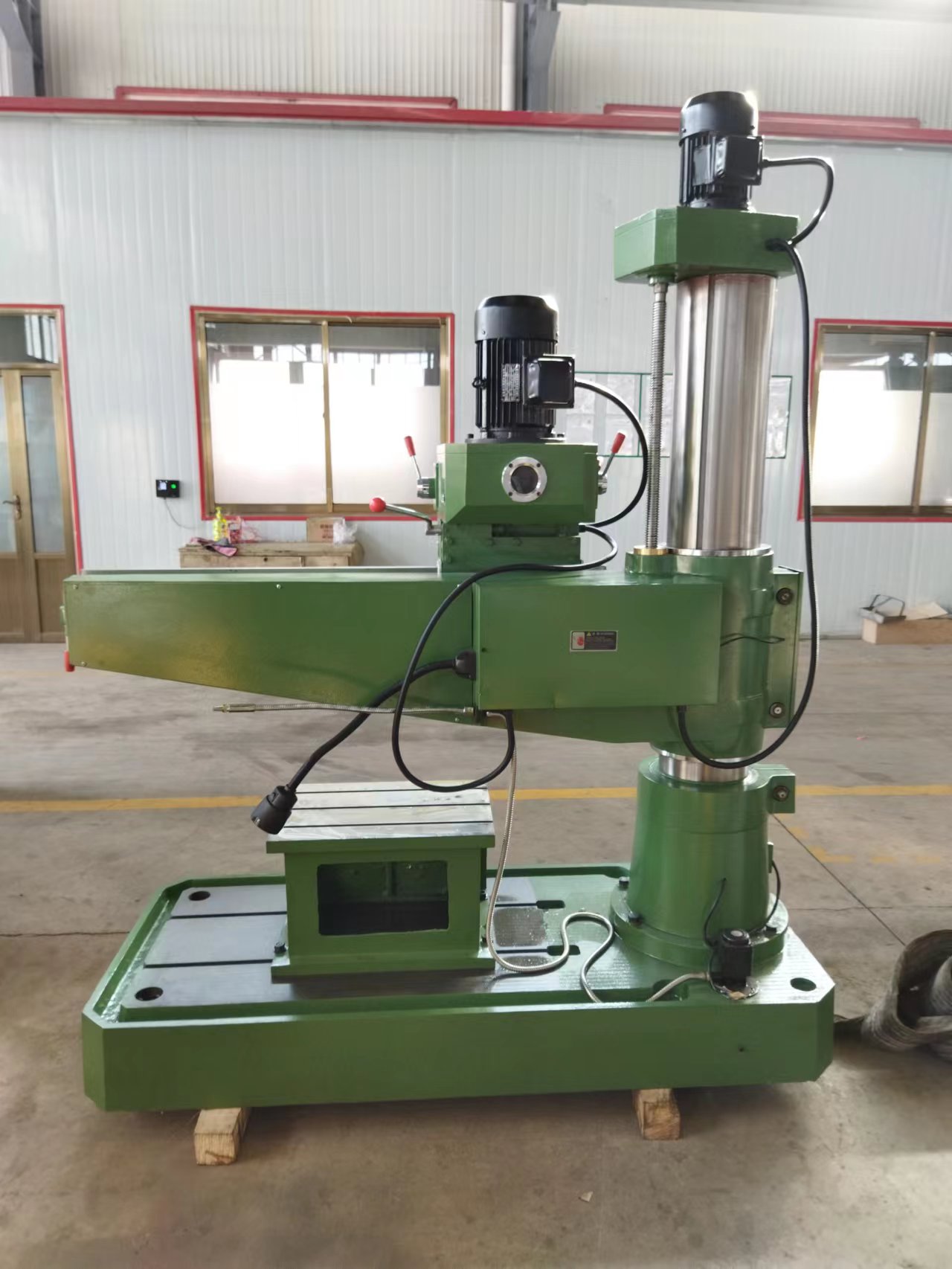

 搖臂鉆ZQ3040介紹

1、主軸變速
通過Ⅱ軸上的三聯滑移齒輪和Ⅳ軸上的二聯滑移，與Ⅲ軸上不同齒輪的嚙合，使主軸獲得6級不同轉速。
2、進給變速
由主軸（Ⅳ軸）上的齒輪經Ⅴ-Ⅶ軸3對齒輪減速，再通過Ⅷ軸上的三聯滑移齒輪與Ⅶ軸上不同齒輪嚙合，而使主軸獲得大于3級不同進給速度。
3、進給傳動保險機構
在Ⅷ軸與蝸桿之間設有鋼球保險離合器，當主軸進給抗力超過規定值班時，鋼球離合器打滑。
4、由進給傳動軸Ⅷ，經保離合器、蝸桿、蝸輪、鋼球結合子、水平軸、主軸套齒條等傳至主軸。
結合子脫開可實現手動進給，結合子結合可實現機動進給或微動（手動）進給。
5、主軸平衡
 采用發條彈簧式，發條兩端分別固定于彈簧盒和傳動軸上，在軸端固定一齒輪與水平軸齒輪嚙合，當主軸上或下移動時，由于水平軸的回轉，而使發條隨之回轉，并使主軸始終牌平衡狀態。
6、主軸箱夾緊
通過夾緊手柄、偏心軸、頂銷、壓塊，使主軸箱與橫臂導軌夾緊。
7、橫臂升降
由電機通過兩對齒輪及絲杠、絲母而實現。
其中一組齒輪設有鋼球保險裝置，保險扭距約10-12牛米，由中軸上邊的頂絲調整。
8、搖臂夾緊
通過夾緊手柄、螺栓螺母，消除搖臂與立柱之間的間隙而實現夾緊。

二、搖臂鉆ZQ3040功能特點：
◎外觀造型美觀大方，總體布局勻稱協調
◎采用機械變速，操作簡便
◎搖臂自動升降
◎電器系統安全
◎功率大、剛性強
