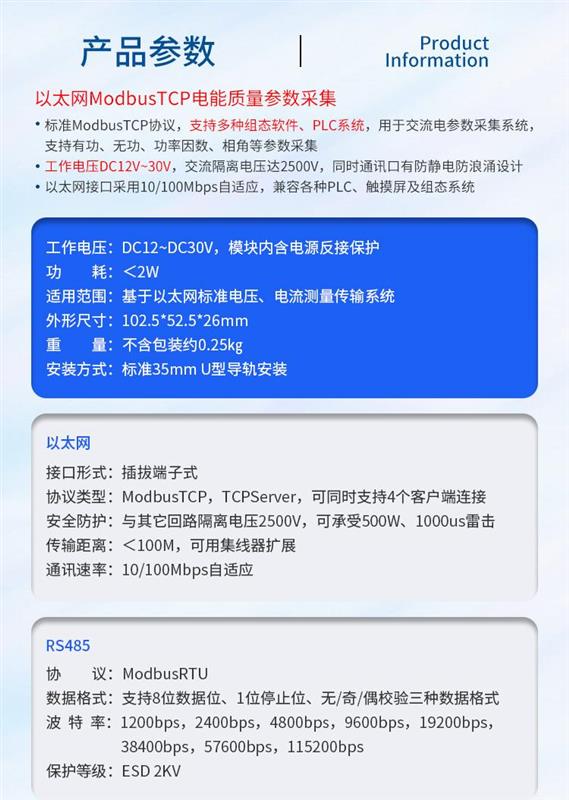

DAQM-1103 采用標準 ModbusTCP 協議，支持多種組態軟件、PLC 系統。用于交流電參數采集系統，支持有功、無功、功率因數、相角等參數采集。產品工作電壓 DC12-30V，標準 35mm 導軌安裝，交流隔離電壓達 2500V，同時通訊口有防靜電防浪涌設計，10/100Mbps 自適應以太網和 RS485雙接口設計，支持 MODBUS 協議兼容各種 PLC、觸摸屏及組態系統。

工作電壓DC12-DC30V，模塊內含電源反接保護

功耗＜2W

以太網

接口形式插拔端子式

協議類型ModbusTCP ，TCPServer，可同時支持 4 個客戶端連接

安全防護與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離＜100M，可用集線器擴展

通訊速率10/100Mbps 自適應

RS485

協議ModbusRTU

數據格式支持 8 位數據、1 位停止位、無/奇/偶校驗三種數據格式

波 特 率1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps

保護等級ESD 2KV

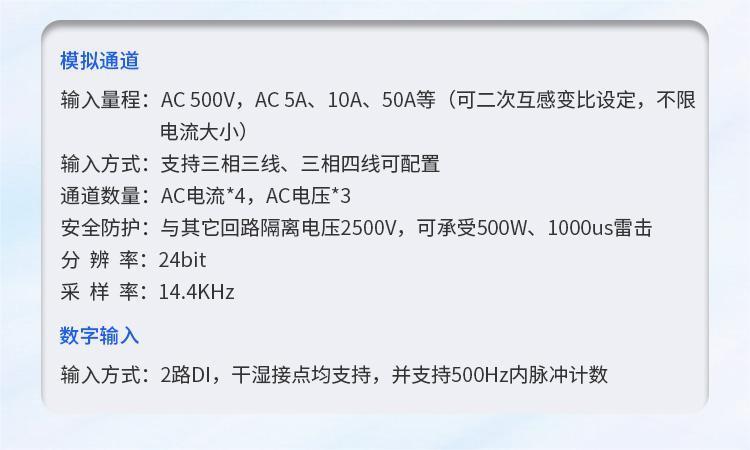

模擬通道

輸入量程AC 500V，AC 5A、50A、10A(支持二次互感變比設定)

輸入方式支持三相三線、三相四線可配置

通道數量AC 電流*4，AC 電壓*3

安全防護與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

分 辨 率24bit

采 樣 率14.4KHz

數字輸入

輸入方式支持干接點，濕接點 支持 500Hz 計數

適用范圍基于以太網標準電壓、電流測量傳輸系統

精度等級0.2S
