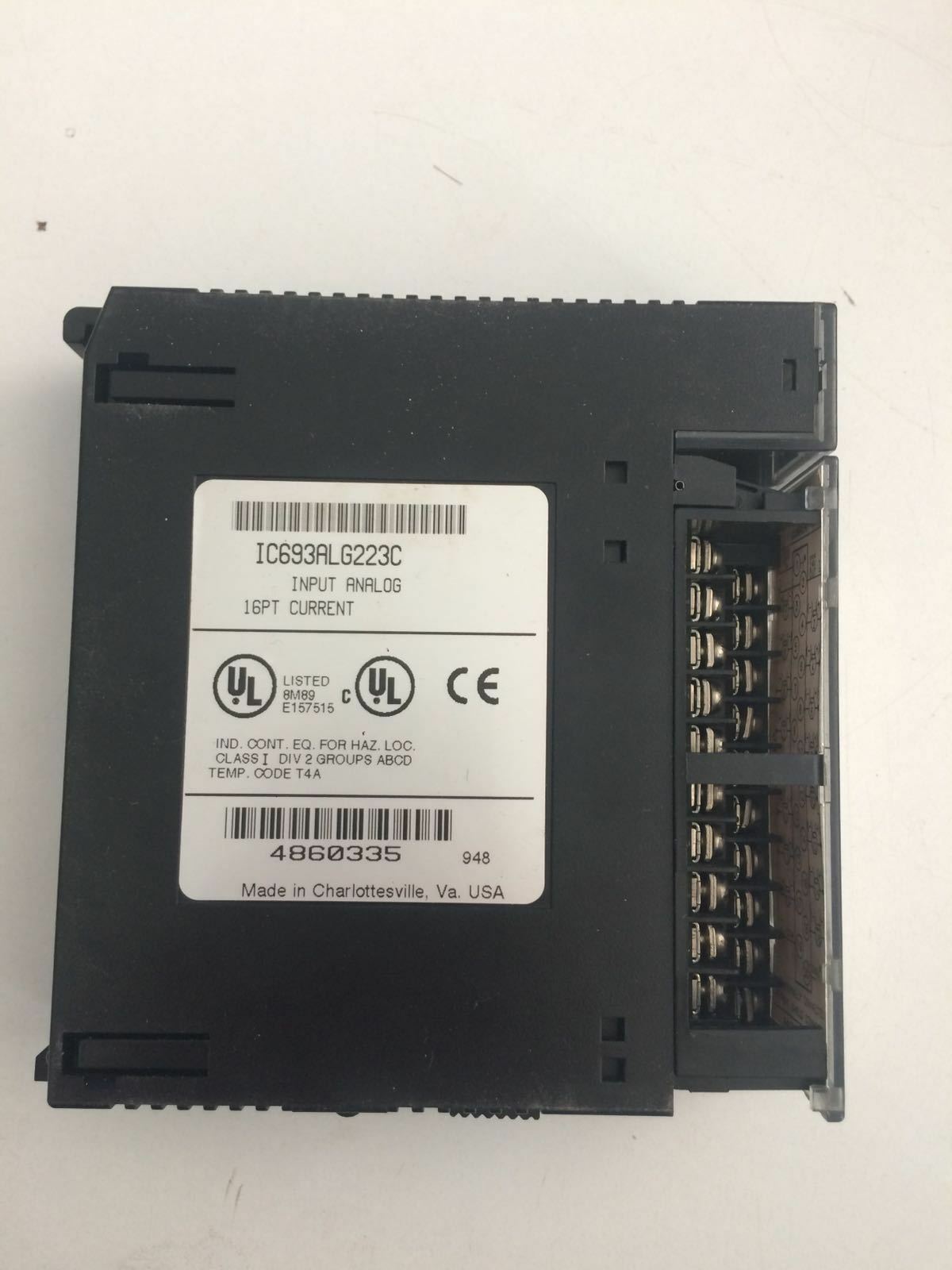

IC693ALG223是一款專為工業自動化設計的模擬電流輸入模塊,它能夠接收并處理來自傳感器或其他設備的模擬電流信號,將這些信號轉換為數字信號,以便在PLC或其他控制系統中進行進一步的處理和分析。該模塊通常用于需要高精度模擬量輸入的工業應用中,如流程控制、自動化生產線等。
電氣參數
1. 輸入?yún)?shù)
輸入類型:模擬電流輸入
通道數:16個獨立和單端通道
輸入范圍:
可配置為以下三個范圍中的任何一個:
4至20 mA
0至20 mA
4至20 mA增強型
精度:具體精度值需參考產品手冊,但通常GE的模擬輸入模塊會提供較高的精度以滿足工業應用需求。
2. 報警功能
高低報警:每個量程都有高低報警功能,用戶可根據需要設置報警限值。
增強型功能:在4至20 mA增強型范圍內,可設置低報警限值,以便通過明線故障檢測來檢測輸入電流。
3. 電源要求
電源消耗:從控制器背板上5 VDC總線消耗120 mA電流,同時需要來自用戶提供的 24 VDC電源的65 mA以上電流環路。
4. 其他電氣參數
更新速率:標準更新速率為6 ms
隔離性能:隔離為250 VAC連續或1500 VAC一分鐘,確保信號之間的電氣隔離。
信號轉換:模擬值在轉換器的整個范圍內進行調整,工廠校準可調整每位的模擬值。
產品特點
高精度:提供高精度的模擬電流輸入,滿足工業應用對精度的嚴格要求。
靈活配置:支持多種輸入范圍配置,適應不同的應用場景。
報警功能:具備高低報警功能,提高系統的安全性和可靠性。
易于集成:可與GE的PACSystems系列90-30 RX3i或其他兼容系統無縫集成。
應用場景
IC693ALG223廣泛應用于工業自動化領域,如流程控制、自動化生產線、機器人控制等,為這些應用提供高精度、高可靠性的模擬電流輸入解決方案。
注意事項
在使用前,請務必參考產品手冊或聯系制造商以獲取最準確、最詳細的電氣參數和使用指南。
確保模塊的輸入信號在允許的范圍內,以避免損壞模塊或影響測量精度。
在安裝和接線過程中,請遵循相關的安全規定和最佳實踐。
